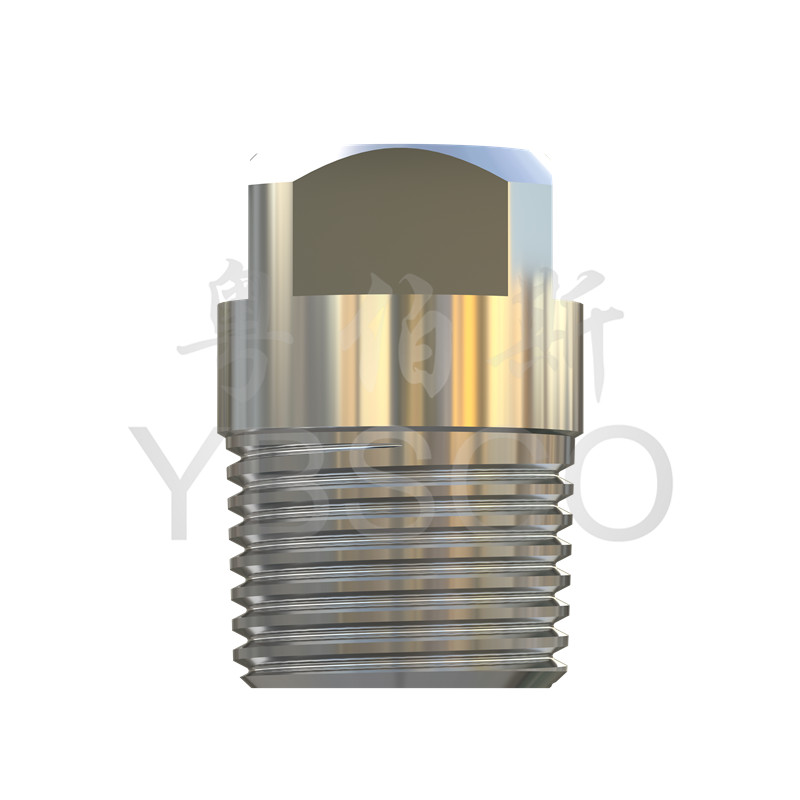

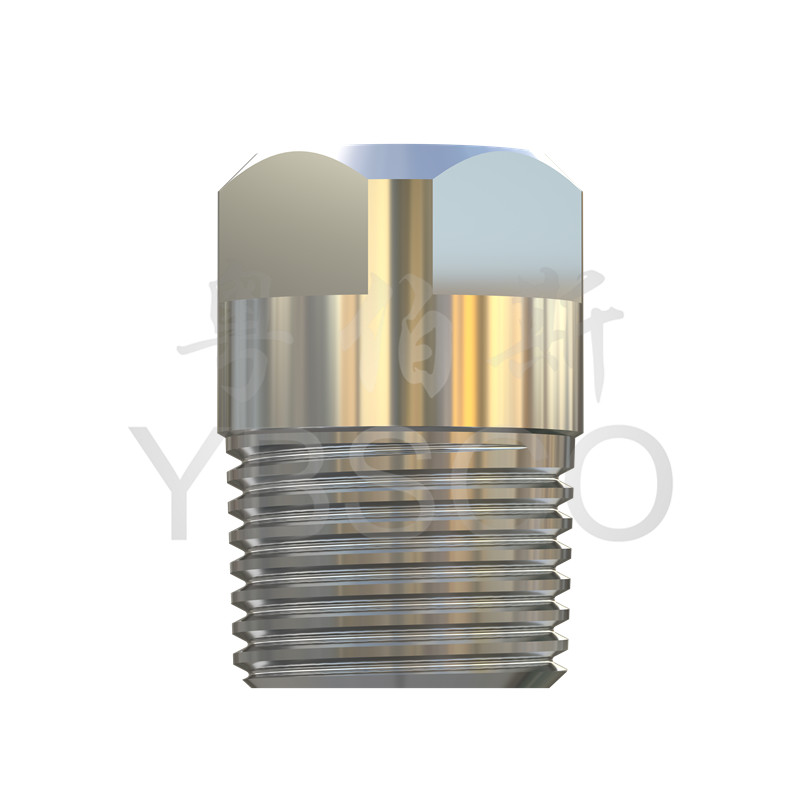

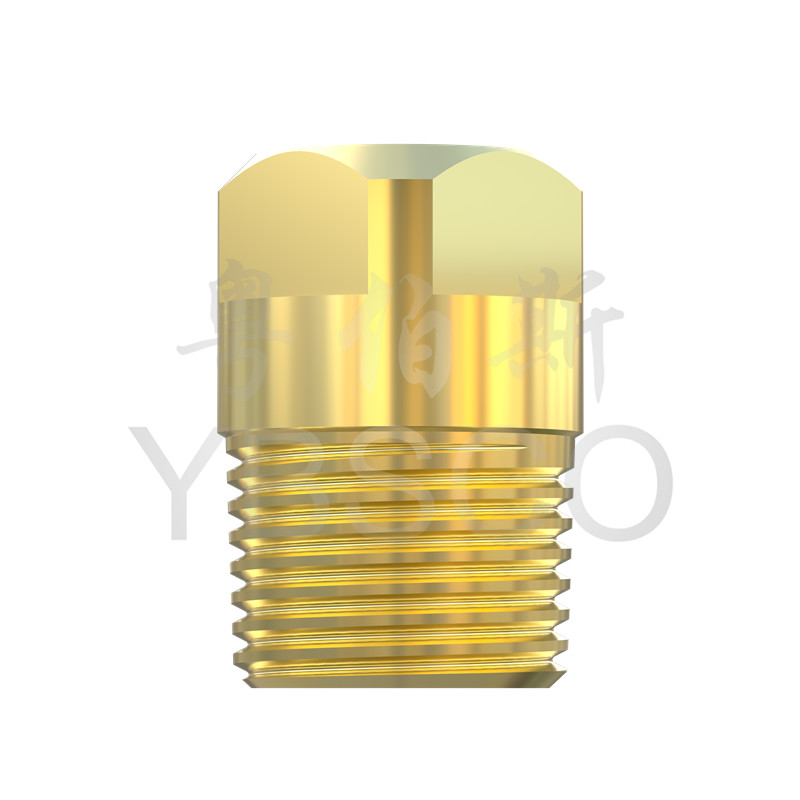

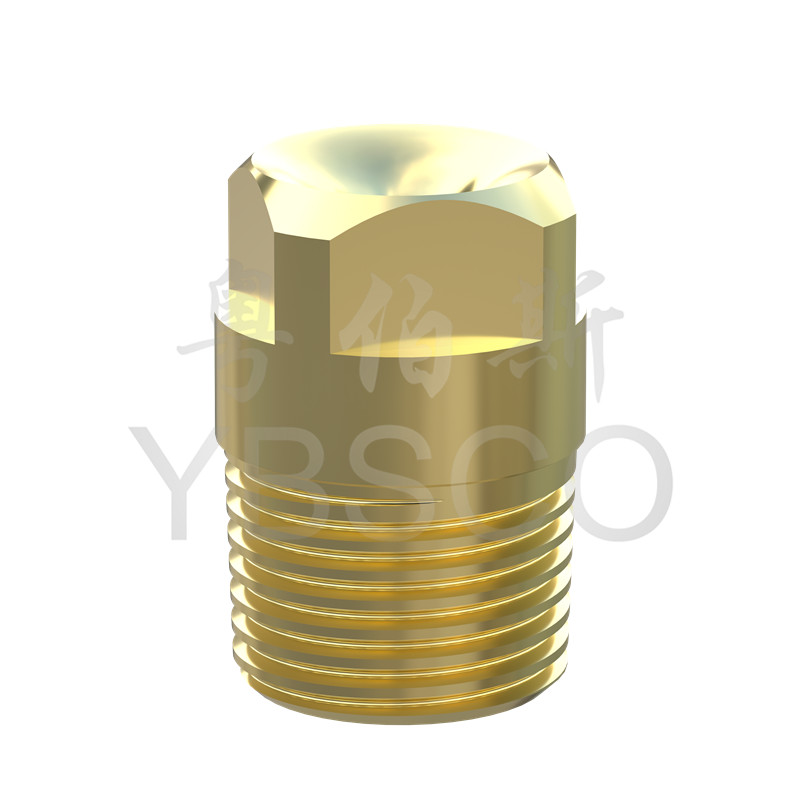

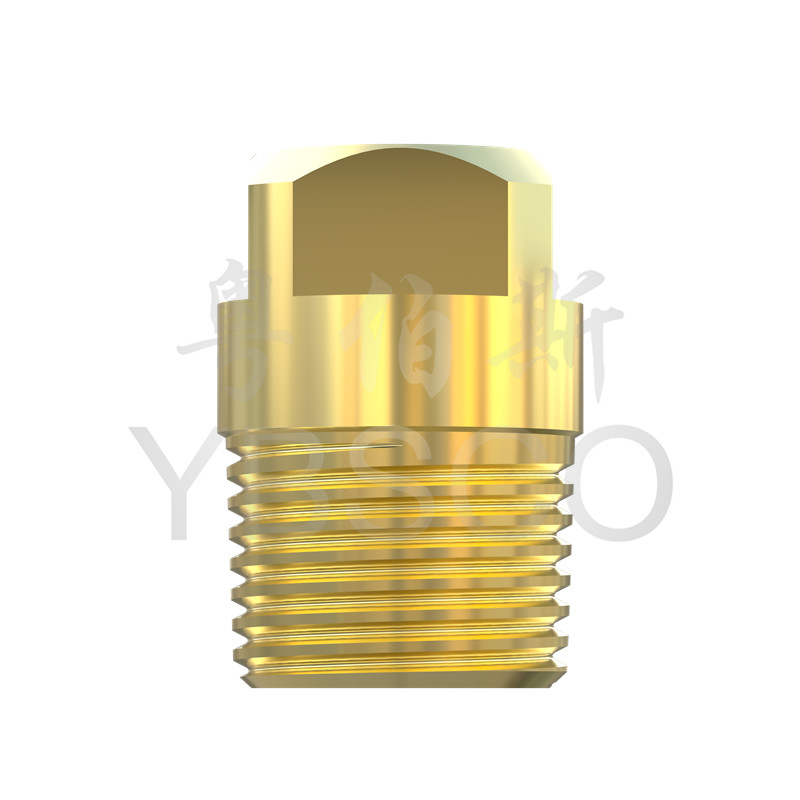

HH型实心锥喷头

您当前的位置是：首页>>产品展示 > 锥形喷头 > 实心锥喷头 > HH型实心锥喷头 >

< >

名称： HH型实心锥喷头

HH型实心锥喷头

服务热线：13378601860

在线留言

产品详情

标准角HH型实心锥喷嘴参数表
螺纹规格	流量代码	喷孔直径（mm）	异物通过径（mm）	流量（L/min)）										喷射角度
螺纹规格	流量代码	喷孔直径（mm）	异物通过径（mm）	0.5bar	0.7bar	1.5bar	2bar	3bar	4bar	5bar	6bar	7bar	10bar	0.5bar	1.5bar	6bar
1/8	1	0.79	0.64	∕	0.38	0.54	0.62	0.74	0.85	0.94	1.0	1.1	1.3	∕	58°	53°
	1.5	1.2	0.64	0.49	0.57	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	52°	65°	59°
	2	1.2	1.0	0.65	0.76	1.1	1.2	1.5	1.7	1.9	2.0	2.2	2.6	43°	50°	46°
	3	1.5	1.0	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.3	3.9	52°	65°	59°
	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3.0	3.3	3.6	3.9	4.5	43°	50°	46°
	3.9	2.0	1.0	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4.0	4.3	5.1	77°	84°	79°
	5	2.0	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	52°	65°	59°
	6.1	2.3	1.3	2.0	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	69°	74°	68°
1/4	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	45°	50°	46°
	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	58°	67°	61°
	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.6	11.8	12.8	13.7	16.2	69°	74°	68°
3/8	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	45°	50°	46°
	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	64°	67°	61°
	20	4.0	2.8	6.5	7.6	10.8	12.4	14.9	17.0	18.8	20	22	26	76°	80°	73°
	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	87°	90°	82°
1/2	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	48°	50°	46°
	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	64°	67°	61°
	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	72°	75°	68°
	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	88°	91°	83°
	50	6.7	4.0	16.3	19.1	27	31	37	42	47	51	55	65	91°	94°	86°
3/4	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	48°	50°	46°
	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	67°	70°	63°
	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	67°	68°	62°
1	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	48°	50°	46°
	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	67°	68°	62°
	8	9.5	5.6	31	36	51	58	70	80	89	92	104	122	72°	81°	82°
	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	78°	90°	94°
	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	89°	92°	84°

广角HH-W型实心锥喷嘴参数表
螺纹规格	流量代码	喷孔直径（mm）	异物通过径（mm）	流量（L/min)）									喷射角度
螺纹规格	流量代码	喷孔直径（mm）	异物通过径（mm）	0.3bar	0.5bar	0.7bar	1bar	2bar	3bar	4bar	5bar	6bar	0.3bar	0.7bar	6bar
1/8	2.8W	1.6	1.0	∕	∕	1.1	1.2	1.7	2.0	2.3	2.5	2.7	∕	120°	102°
	4.3W	2.0	1.0	∕	∕	1.6	1.9	2.6	3.1	3.5	3.9	4.2	∕	120°	102°
	5.6W	2.4	1.0	∕	1.8	2.1	2.5	3.4	4.0	4.6	5.1	5.5	∕	120°	102°
	8W	2.4	1.3	∕	2.6	3.0	3.6	4.8	5.8	6.6	7.2	7.8	∕	120°	103°
1/4	10W	2.8	1.3	2.6	3.3	3.8	4.5	6.0	7.2	8.2	9.1	9.8	112°	120°	103°
	12W	3.2	1.3	3.1	3.9	4.6	5.3	7.3	8.7	9.8	10.9	11.8	114°	120°	103°
	14w	3.6	1.6	3.7	4.6	5.3	6.2	8.5	10.1	11.5	12.7	13.7	114°	120°	103°
3/8	17w	4	1.6	4.5	5.6	6.5	7.6	10.3	12.3	13.9	15.4	16.7	114°	120°	103°
	20w	4.4	2.4	5.2	6.6	7.6	8.9	12.1	14.5	16.5	18.1	19.6	114°	120°	104°
	24w	4.8	2.4	6.3	7.9	9.1	10.7	14.5	17.3	19.7	22	24	114°	120°	104°
	27w	5.2	2.8	7.1	8.9	10.3	12	16.3	19.5	22	24	26	114°	120°	106°
1/2	30w	5.6	2.8	7.9	9.9	11.4	13.4	18.1	22	25	27	29	114°	120°	108°
	35w	6	3.2	9.2	11.5	13.3	15.6	21	25	29	32	34	114°	120°	108°
	40w	6.4	3.2	10.5	13.1	15.2	17.8	24	29	33	36	39	114°	120°	108°
	45w	6.4	3.6	11.8	14.8	17.1	20	27	33	37	41	44	114°	120°	110°
	50w	6.7	4	13.1	16.4	19.1	22	30	36	41	45	49	114°	120°	112°
3/4	6w	9.9	4.4	18.4	23	27	31	42	51	58	64	69	115°	120°	112°
1	11w	13.1	5.6	34	42	49	57	78	93	106	116	126	117°	120°	117°
