GG型实心锥喷头

您当前的位置是：首页>>产品展示 > 锥形喷头 > 实心锥喷头 > GG型实心锥喷头 >

< >

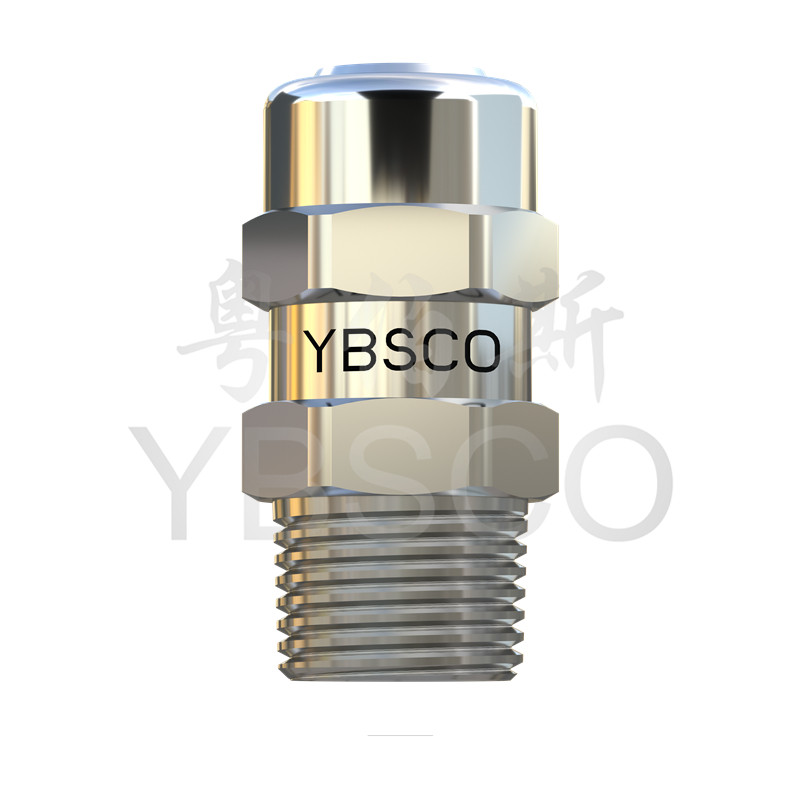

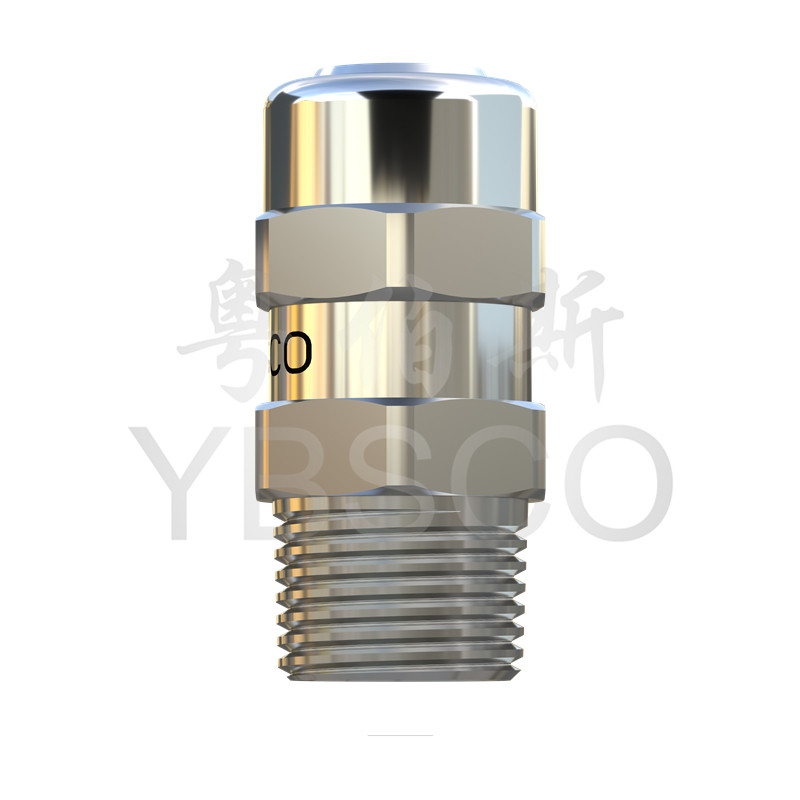

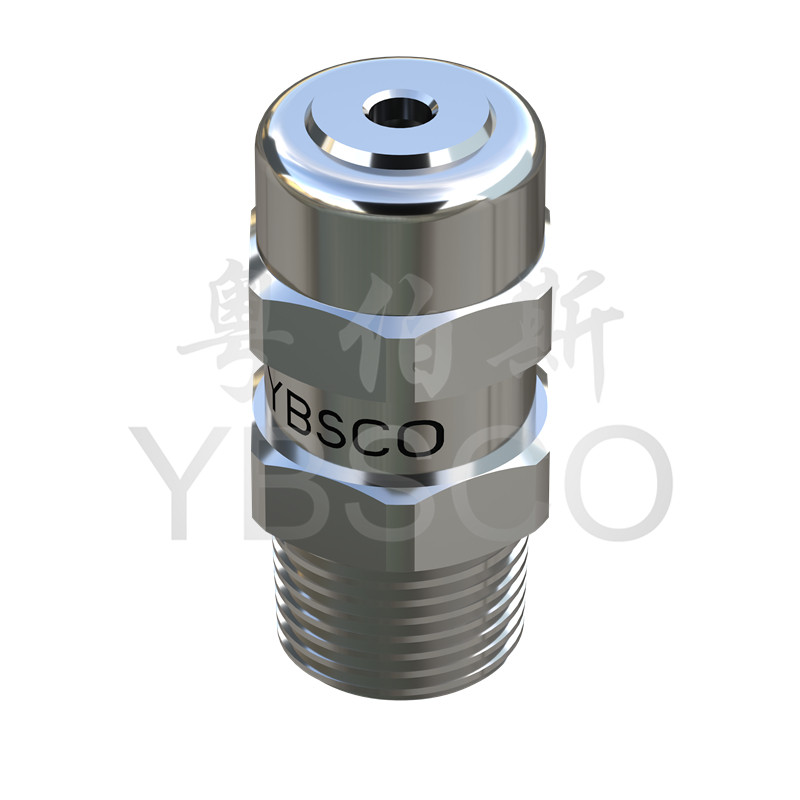

名称：实心锥喷头GG

实心锥喷头GG

服务热线：13378601860

在线留言

产品详情

标准角G/GG型实心锥喷嘴参数表
螺纹规格		流量代码		外螺纹		内螺纹		喷孔孔径（mm）	异物通过径（mm）		流量（L/min）										喷射角度
螺纹规格		流量代码		GG		G		喷孔孔径（mm）	异物通过径（mm）		0.5 Bar	0.7 Bar	1.5 Bar	2 Bar	3 Bar	4 Bar	5 Bar	6 Bar	7 Bar	10 Bar	0.5 Bar	1.5 Bar	6 Bar
1/8		1		●		●		0.79	0.64		∕	0.38	0.54	0.62	0.74	0.85	0.94	1.0	1.1	1.3	∕	58°	53°
		1.5		●		●		1.2	0.64		0.49	0.57	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	52°	65°	59°
		2		●		●		1.2	1.0		0.65	0.76	1.1	1.2	1.5	1.7	1.9	2.0	2.2	2.6	43°	50°	46°
		3		●		●		1.5	1.0		0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.3	3.9	52°	65°	59°
		3.5		●		●		1.6	1.3		1.1	1.3	1.9	2.2	2.6	3.0	3.3	3.6	3.9	4.5	43°	50°	46°
		3.9		●		●		2.0	1.0		1.3	1.5	2.1	2.4	2.9	3.3	3.7	4.0	4.3	5.1	77°	84°	79°
		5		●		●		2.0	1.3		1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	52°	65°	59°
		6.1		●		●		2.3	1.3		2.0	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	69°	74°	68°
1/4		6.5		●		●		2.38	1.6		2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	45°	50°	46°
1/4		10		●		●		3.18	1.6		3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	58°	67°	61°
3/8		9.5		●		●		2.6	2.4		3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	45°	50°	46°
		15		●		●		3.6	2.4		4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	64°	67°	61°
		22		●		●		4.5	2.8		7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	87°	90°	82°
1/2		16		●		●		3.5	3.2		5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	48°	50°	46°
		25		●		●		4.6	3.2		8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	64°	67°	61°
		32		●		●		5.2	3.6		10.4	12.2	17.3	19.8	24	27	30	33	35	41	72°	75°	68°
		40		●		●		6.2	3.6		13.1	15.2	22	25	30	34	38	41	44	52	88°	91°	83°

广角G-W/GG-W型实心锥喷嘴参数表
螺纹规格		流量代码		外螺纹		内螺纹		喷孔孔径（mm）		异物通过径（mm）		流量（L/min）									喷射角度
				GG		G						0.3 Bar	0.5 Bar	0.7 Bar	1 Bar	2 Bar	3 Bar	4 Bar	5 Bar	6 bar	0.3 Bar	0.7 Bar	6 Bar
1/8		2.8W		●		●		1.6		1.0		∕	∕	1.1	1.2	1.7	2.0	2.3	2.5	2.7	∕	120°	102°
		4.3W		●		●		2.0		1.0		∕	∕	1.6	1.9	2.6	3.1	3.5	3.9	4.2	∕	120°	102°
		5.6W		●		●		2.4		1.0		∕	1.8	2.1	2.5	3.4	4.0	4.6	5.1	5.5	∕	120°	102°
		8W		●		●		2.4		1.3		∕	2.6	3.0	3.6	4.8	5.8	6.6	7.2	7.8	∕	120°	103°
1/4		10W		●		●		2.8		1.3		2.6	3.3	3.8	4.5	6.0	7.2	8.2	9.1	9.8	112°	120°	103°
		12W		●		●		3.2		1.3		3.1	3.9	4.6	5.3	7.3	8.7	9.8	10.9	11.8	114°	120°	103°
		14W		●		●		3.6		1.6		3.7	4.6	5.3	6.2	8.5	10.1	11.5	12.7	13.7	114°	120°	103°
3/8		17W		●		●		4		1.6		4.5	5.6	6.5	7.6	10.3	12.3	13.9	15.4	16.7	114°	120°	103°
		20W		●		●		4.4		2.4		5.2	6.6	7.6	8.9	12.1	14.5	16.5	18.1	19.6	114°	120°	104°
		24W		●		●		4.8		2.4		6.3	7.9	9.1	10.7	14.5	17.3	19.7	22	24	114°	120°	104°
		27W		●		●		5.2		2.8		7.1	8.9	10.3	12	16.3	19.5	22	24	26	114°	120°	106°
1/2		30W		●		●		5.6		2.8		7.9	9.9	11.4	13.4	18.1	22	25	27	29	114°	120°	108°
		35W		●		●		6		3.2		9.2	11.5	13.3	15.6	21	25	29	32	34	114°	120°	108°
		40W		●		●		6.4		3.2		10.5	13.1	15.2	17.8	24	29	33	36	39	114°	120°	108°
		45W		●		●		6.4		3.6		11.8	14.8	17.1	20	27	33	37	41	44	114°	120°	110°
		50W		●		●		6.7		4		13.1	16.4	19.1	22	30	36	41	45	49	114°	120°	112°
