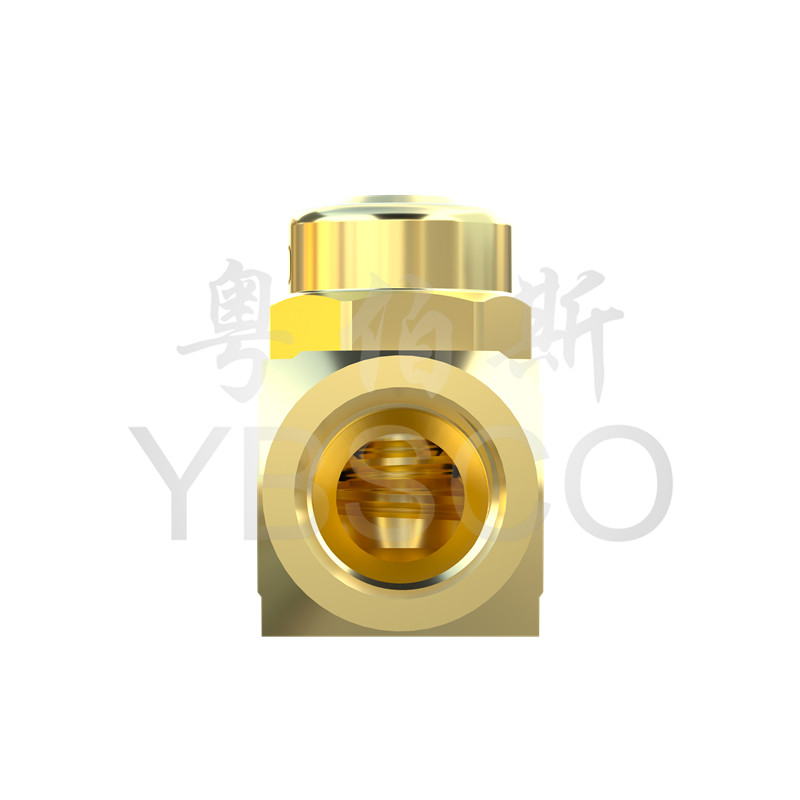

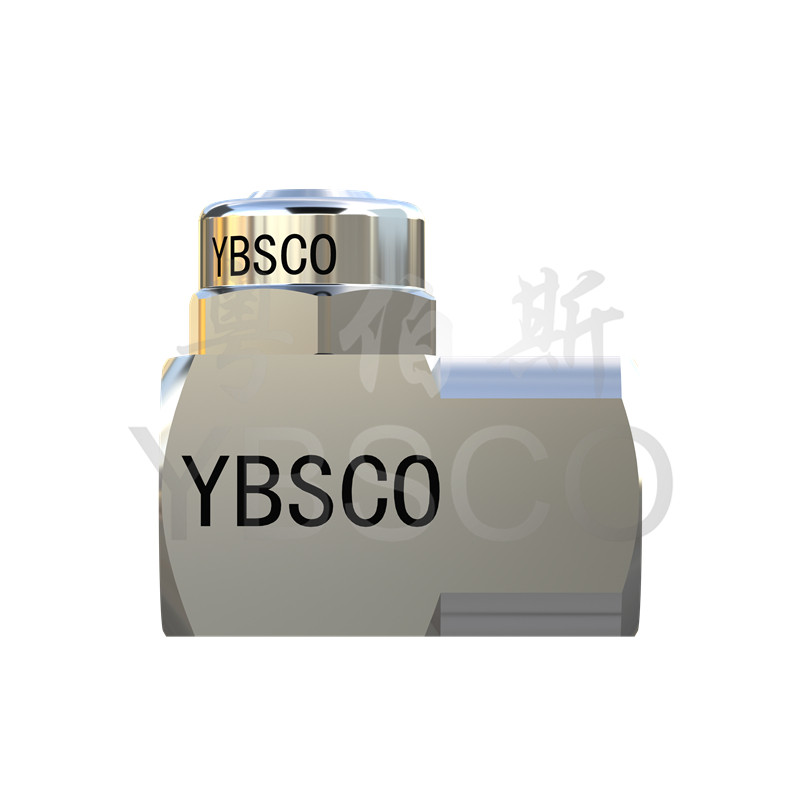

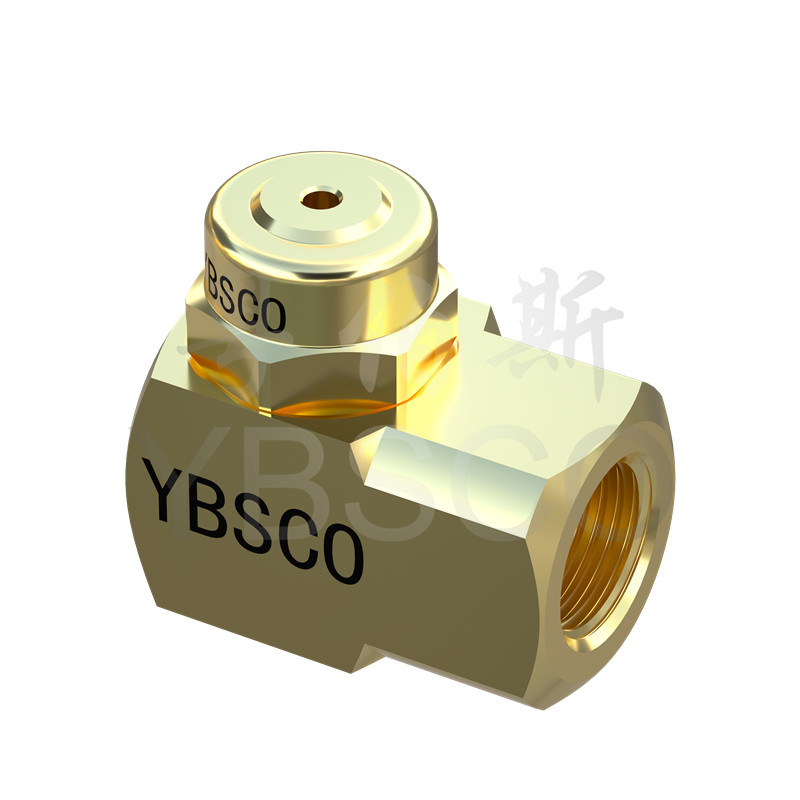

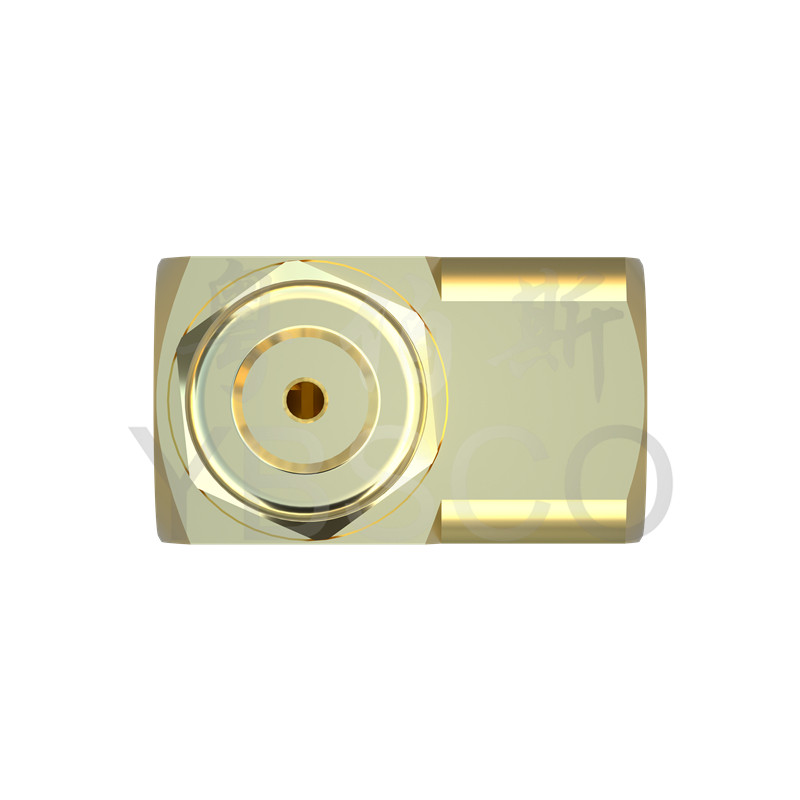

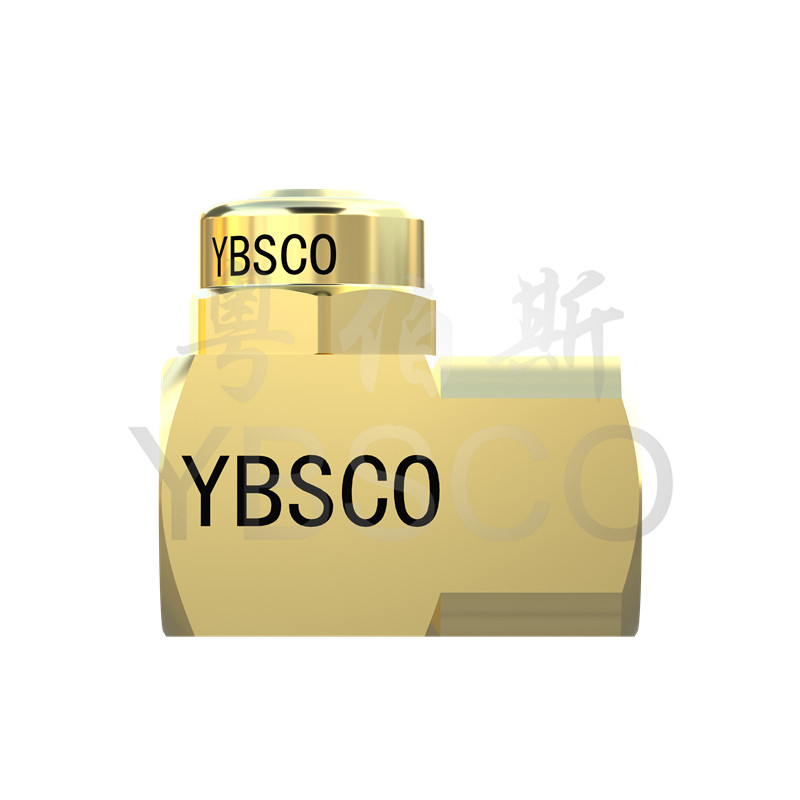

在线留言 标准角GA/GGA型转角实心锥喷嘴参数表 | |||||||||||||||||||||||
| 螺纹规格 | 流量代码 | 外螺纹 | 内螺纹 | 喷孔直径（mm） | 异物通过径（mm） | 流量 （L/min） | 喷射角度 | ||||||||||||||||
| GGA | GA | 0.5 Bar | 0.7 Bar | 1.5 Bar | 2 Bar | 3 Bar | 4 Bar | 5 Bar | 6 Bar | 7 Bar | 10 Bar | 0.5 Bar | 1.5 Bar | 6 Bar | |||||||||
| 1/8 | 2 | ● | ● | 1.2 | 1.0 | 0.65 | 0.76 | 1.1 | 1.2 | 1.5 | 1.7 | 1.9 | 2.0 | 2.2 | 2.6 | 43° | 50° | 46° | |||||
| 3 | ● | ● | 1.5 | 1.0 | 0.98 | 1.1 | 1.6 | 1.9 | 2.2 | 2.5 | 2.8 | 3.1 | 3.3 | 3.9 | 52° | 65° | 59° | ||||||
| 3.5 | ● | ● | 1.6 | 1.3 | 1.1 | 1.3 | 1.9 | 2.2 | 2.6 | 3.0 | 3.3 | 3.6 | 3.9 | 4.5 | 43° | 50° | 46° | ||||||
| 3.9 | ● | ● | 2.0 | 1.0 | 1.3 | 1.5 | 2.1 | 2.4 | 2.9 | 3.3 | 3.7 | 4.0 | 4.3 | 5.1 | 77° | 84° | 79° | ||||||
| 5 | ● | ● | 2.0 | 1.3 | 1.6 | 1.9 | 2.7 | 3.1 | 3.7 | 4.2 | 4.7 | 5.1 | 5.5 | 6.5 | 52° | 65° | 59° | ||||||
| 6.1 | ● | ● | 2.3 | 1.3 | 2.0 | 2.3 | 3.3 | 3.8 | 4.5 | 5.2 | 5.7 | 6.2 | 6.7 | 7.9 | 69° | 74° | 68° | ||||||
| 1/4 | 6.5 | ● | ● | 2.38 | 1.6 | 2.1 | 2.5 | 3.5 | 4 | 4.8 | 5.5 | 6.1 | 6.7 | 7.1 | 8.4 | 45° | 50° | 46° | |||||
| 10 | ● | ● | 3.18 | 1.6 | 3.3 | 3.8 | 5.4 | 6.2 | 7.4 | 8.5 | 9.4 | 10.2 | 11 | 13 | 58° | 67° | 61° | ||||||
| 12.5 | ● | ● | 3.2 | 1.6 | 4.1 | 4.8 | 6.8 | 7.7 | 9.3 | 10.6 | 11.8 | 12.8 | 13.7 | 16.2 | 69° | 74° | 68° | ||||||
| 3/8 | 9.5 | ● | ● | 2.6 | 2.4 | 3.1 | 3.6 | 5.1 | 5.9 | 7.1 | 8.1 | 8.9 | 9.7 | 10.4 | 12.3 | 45° | 50° | 46° | |||||
| 15 | ● | ● | 3.6 | 2.4 | 4.9 | 5.7 | 8.1 | 9.3 | 11.2 | 12.7 | 14.1 | 15.4 | 16.5 | 19.4 | 64° | 67° | 61° | ||||||
| 20 | ● | ● | 4.0 | 2.8 | 6.5 | 7.6 | 10.8 | 12.4 | 14.9 | 17.0 | 18.8 | 20 | 22 | 26 | 76° | 80° | 73° | ||||||
| 22 | ● | ● | 4.5 | 2.8 | 7.2 | 8.4 | 11.9 | 13.6 | 16.4 | 18.7 | 21 | 23 | 24 | 28 | 87° | 90° | 82° | ||||||
| 1/2 | 16 | ● | ● | 3.5 | 3.2 | 5.2 | 6.1 | 8.7 | 9.9 | 11.9 | 13.6 | 15.1 | 16.4 | 17.6 | 21 | 48° | 50° | 46° | |||||
| 25 | ● | ● | 4.6 | 3.2 | 8.2 | 9.5 | 13.5 | 15.4 | 18.6 | 21 | 24 | 26 | 27 | 32 | 64° | 67° | 61° | ||||||
| 32 | ● | ● | 5.2 | 3.6 | 10.4 | 12.2 | 17.3 | 19.8 | 24 | 27 | 30 | 33 | 35 | 41 | 72° | 75° | 68° | ||||||
| 40 | ● | ● | 6.2 | 3.6 | 13.1 | 15.2 | 22 | 25 | 30 | 34 | 38 | 41 | 44 | 52 | 88° | 91° | 83° | ||||||
| 50 | ● | ● | 6.7 | 4.0 | 16.3 | 19.1 | 27 | 31 | 37 | 42 | 47 | 51 | 55 | 65 | 91° | 94° | 86° | ||||||
| 广角GA-W/GGA-W型转角实心锥喷嘴参数表 | |||||||||||||||||||||||
| 螺纹规格 | 流量代码 | 外螺纹 | 内螺纹 | 喷孔直径（mm） | 异物通过径（mm） | 流量 （L/min） | 喷射角度 | ||||||||||||||||
| GGA | GA | 0.3 Bar | 0.5 Bar | 0.7 Bar | 1 Bar | 2 Bar | 3 Bar | 4 Bar | 5 Bar | 6 bar | 0.3 Bar | 0.7 Bar | 6 Bar | ||||||||||
| 1/8 | 4.3W | ● | ● | 2.0 | 1.0 | ∕ | ∕ | 1.6 | 1.9 | 2.6 | 3.1 | 3.5 | 3.9 | 4.2 | ∕ | 120° | 102° | ||||||
| 8W | ● | ● | 2.4 | 1.3 | ∕ | 2.6 | 3.0 | 3.6 | 4.8 | 5.8 | 6.6 | 7.2 | 7.8 | ∕ | 120° | 103° | |||||||
| 1/4 | 14W | ● | ● | 3.6 | 1.6 | 3.7 | 4.6 | 5.3 | 6.2 | 8.5 | 10.1 | 11.5 | 12.7 | 13.7 | 114° | 120° | 103° | ||||||
| 3/8 | 20W | ● | ● | 4.4 | 2.4 | 5.2 | 6.6 | 7.6 | 8.9 | 12.1 | 14.5 | 16.5 | 18.1 | 19.6 | 114° | 120° | 104° | ||||||
| 1/2 | 35W | ● | ● | 6 | 3.2 | 9.2 | 11.5 | 13.3 | 15.6 | 21 | 25 | 29 | 32 | 34 | 114° | 120° | 108° | ||||||
| 50W | ● | ● | 6.7 | 4 | 13.1 | 16.4 | 19.1 | 22 | 30 | 36 | 41 | 45 | 49 | 114° | 120° | 112° | |||||||
