BB型实心锥喷头

您当前的位置是：首页>>产品展示 > 锥形喷头 > 实心锥喷头 > BB型实心锥喷头 >

< >

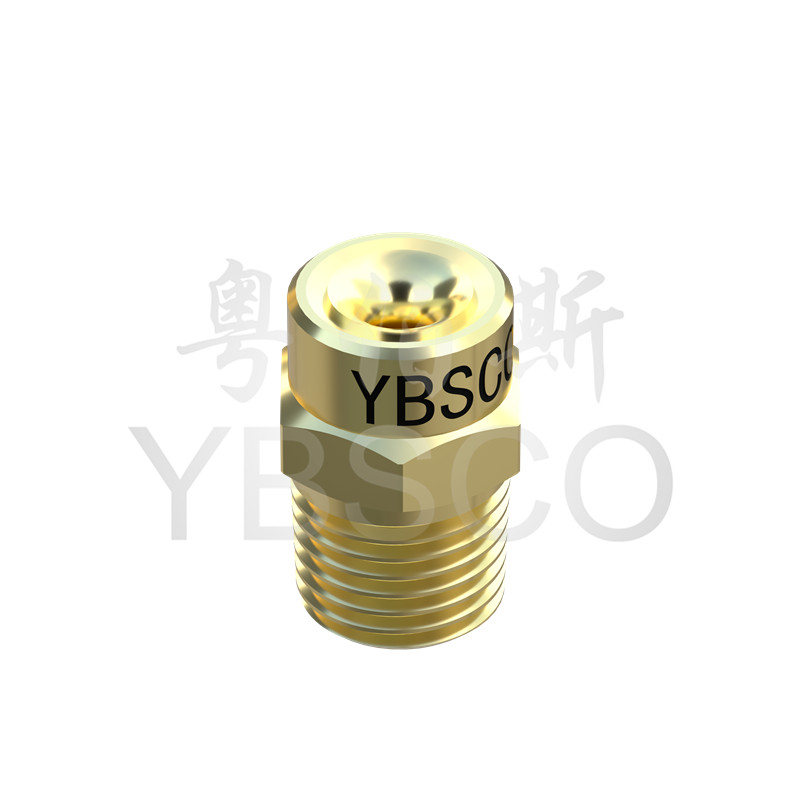

名称： BB型实心锥喷头广角主体

BB型实心锥喷头广角主体

服务热线：13378601860

在线留言

产品详情

标准角BB型实心锥喷嘴参数表
螺纹规格	流量代码	喷孔直径（mm）	异物通过径（mm）	流量（L/min)）										喷射角度
螺纹规格	流量代码	喷孔直径（mm）	异物通过径（mm）	0.5bar	0.7bar	1.5bar	2bar	3bar	4bar	5bar	6bar	7bar	10bar	0.5bar	1.5bar	6bar
1/8	1	0.79	0.64	∕	0.38	0.54	0.62	0.74	0.85	0.94	1.0	1.1	1.3	∕	58°	53°
	1.5	1.2	0.64	0.49	0.57	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	52°	65°	59°
	2	1.2	1.0	0.65	0.76	1.1	1.2	1.5	1.7	1.9	2.0	2.2	2.6	43°	50°	46°
	3	1.5	1.0	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.3	3.9	52°	65°	59°
	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3.0	3.3	3.6	3.9	4.5	43°	50°	46°
	3.9	2.0	1.0	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4.0	4.3	5.1	77°	84°	79°
	5	2.0	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	52°	65°	59°
	6.1	2.3	1.3	2.0	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	69°	74°	68°
1/4	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	45°	50°	46°
	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	58°	67°	61°
	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.6	11.8	12.8	13.7	16.2	69°	74°	68°
3/8	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	45°	50°	46°
	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	64°	67°	61°
	20	4.0	2.8	6.5	7.6	10.8	12.4	14.9	17.0	18.8	20	22	26	76°	80°	73°
	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	87°	90°	82°
1/2	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	48°	50°	46°
	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	64°	67°	61°
	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	72°	75°	68°
	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	88°	91°	83°
	50	6.7	4.0	16.3	19.1	27	31	37	42	47	51	55	65	91°	94°	86°
3/4	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	48°	50°	46°
	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	67°	70°	63°
	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	67°	68°	62°
1	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	48°	50°	46°
	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	67°	68°	62°
	8	9.5	5.6	31	36	51	58	70	80	89	92	104	122	72°	81°	82°
	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	78°	90°	94°
	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	89°	92°	84°
